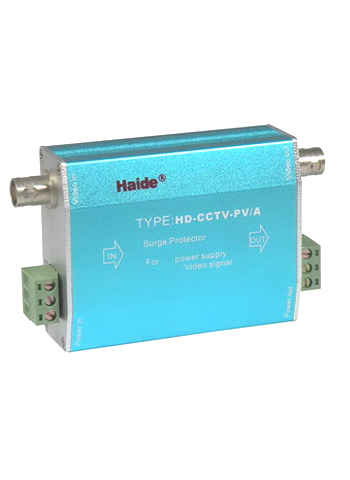

二合一視頻防雷器
性能簡介
本產品可以分別對攝像機的電源、視頻線路實施浪涌保護，外殼采用整體鋁合金結構，體積小，輸出殘壓極低，設計充分考慮到器件極間電容和分布電容對數據信號傳輸?shù)乃p，插入損耗小，能充分滿足視頻信號傳輸要求，具有對瞬態過電壓快速響應的優點。
技術參數表
|
型 號 |
HD-CCTV-PV/** |
|||||
|
保護線路 |
視頻線路 |
電源線路 |
||||
|
標稱工作電壓Un |
±5V |
12V |
24V |
220V |
||
|
最大持續工作電壓Uc |
±6.8V |
16V |
32V |
275V |
||
|
標稱放電電流In（8/20us） |
2.5KA/5KA/1.5KA |
5KA |
||||
|
最大放電電流Imax（8/20us） |
5KA/10KA/3KA |
10KA |
||||
|
電壓保護水平Up |
X-X：40/75/35V |
|
||||
|
X-G：400V |
|
|||||
|
限制電壓Up |
|
55V |
160V |
1.1KV |
||
|
額定負載電流IL |
|
1A |
||||
|
漏電流IA |
|
≤5uA |
||||
|
插入損耗 |
≤0.2dB |
|
||||
|
插入電阻 |
≤1Ω |
|
||||
|
帶寬FG |
40MHZ |
|
||||
|
響應時間Ta |
≤1ns |
≤25ns |
||||
|
保護等級 |
IP30 |
|||||
|
工作溫度范圍Tup |
-40℃至+70℃ |
|||||
|

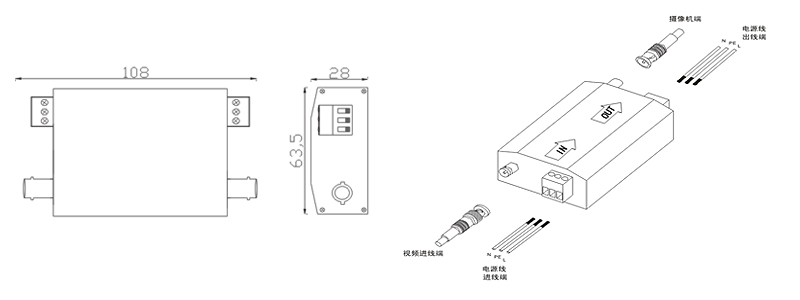

外形尺寸 |
108×63.5×28mm |
|||||
|
外殼材料 |
屏蔽金屬鋁 |
|||||
|
接口方式 |
BNC |
接線端子 |
||||
安裝方法
在被保護設備的線路接口前端串聯接入避雷器，“OUT”為設備端、“IN”為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
