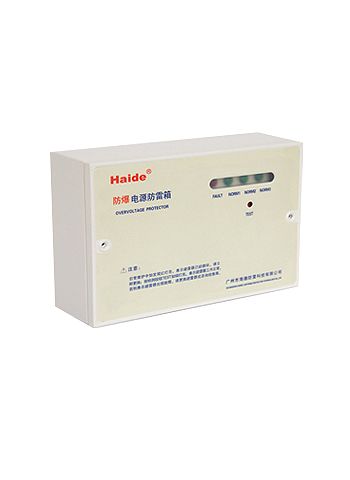

防爆電源防雷箱（小型)
低壓配電系統電涌保護器，箱式，防爆型，依據IEC標準設計，具有失效檢測指示、過流過熱保護裝置，具備大的雷電流泄放能力，適用于建筑物電源系統的二、三防雷保護，維護極為方便，此防雷器并聯于線路中，對后接設備的功率無限制。
技術參數表
|
型號 |
HD-D380(220)B-XSF60 |
HD-D380(220)C-XSF40 |
HD-D380(220)C-XSF20 |
HD-D380/220C-XSF |
|
標稱電壓Un |
380 / 220V |
380 / 220V |
380 / 220V |
380 / 220V |
|
最大持續工作電壓Uc |
385 / 275V |
385 / 275V |
385 / 275V |
385 / 275V |
|
標稱放電電流In（8/20us） |
30KA |
20KA |
10KA |
20KA |
|
最大放電電流Imax |
60KA |
40KA |
20KA |
40KA |
|
電壓保護水平Up |
2KV |
1.6KV |
1.2KV |
2.1KV |
|
前置過流保護 |
63A gL/gG |
32A gL/gG |
16A gL/gG |
32A gL/gG |
|
響應時間 |
≤25ns |
|||
|
工作溫度范圍Tup |
-40℃至+70℃ |
|||
|
工作狀態指示 |
綠燈為正常工作，紅燈為故障指示 |
|||
|
最小安裝導體截面 |
6mm2多股線 |
|||
|
防爆功能 |
具備 |
|||
|
保護等級 |
IP20 |
|||
|

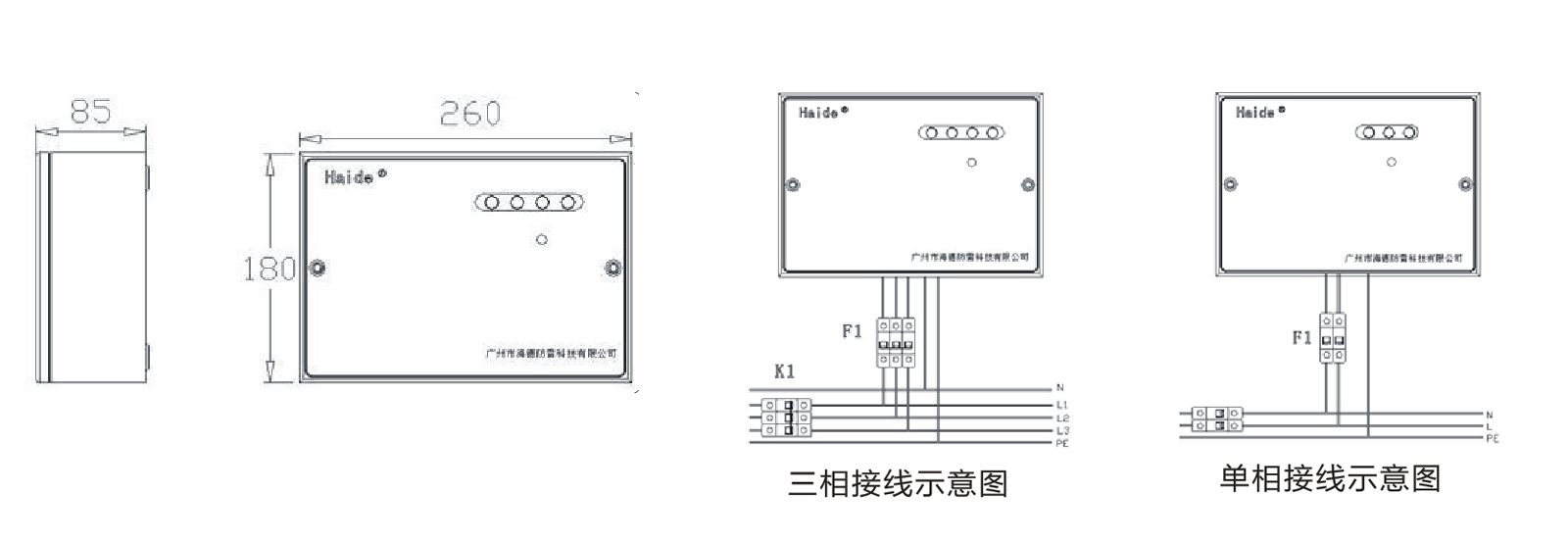

外形尺寸 |
260*180*85mm |
|||
|
外殼材料 |
金屬噴涂 |
|||
|
接線方式 |
并聯 |
|||
|
保護方式 |
4+0/3+1/1+1/2+0 |
|||
安裝方法
遠距離架空進線在進入建筑物時將零線重復接地。
電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
建議導線規格：不小于6平方，導線要求短、直。
