單路柱狀一級防雷器
性能簡介：
本產品設計用于總電源開關柜的低壓輸出，保護后端設備免遭從高壓側引入的直擊雷或故障過壓浪涌的沖擊。本產品使用密封結構，可以應用于各種極端惡劣的環境中而保持優異性能，具有防爆、防水、防潮、防腐蝕的效果。可應用于風能、太陽能、石化、礦業、電力等各種領域。
本品采用高能型半導體器件，殘壓低，耐沖擊，安裝于密封金屬外殼內，具有自散熱功能及過熱過流脫扣功能，能起到防爆防火的功能。
技術參數表：
|
型號 |
HD-T1-SPC/240 |
HD-T1-SPC/400 |
HD-T1-SPC/480 |
HD-T1-SPC/690 |
|
額定電壓 Un |
240VAC |
400VAC |
480VAC |
690VAC |
|
最大工作電壓 Uc |
300VAC |
480VAC |
600VAC |
860VAC |
|
額定放電電流 In(8/20 us) |
20KA |
20KA |
20KA |
20KA |
|
最大放電電流 Imax(8/20us) |
140KA |
140KA |
140KA |
140KA |
|
沖擊電流 Iimp(10/350 μs ) |
12.5KA |
12.5KA |
12.5KA |
12.5KA |
|
電壓保護水平 Up(In10KA) |
1.2KV |
1.8KV |
2.3KV |
3.3KV |
|
最大漏電流 Ir |
<5 uA |
<5 uA |
<5 uA |
<5 uA |
|
安裝方式 |
3+0 3+1 |
3+0 3+1 |
3+0 3+1 |
3+0 3+1 |
|
動作反應時間Ta |
≤25 ns |
≤25 ns |
≤25 ns |
≤25 ns |
|
防護等級 |
IP68 |
IP68 |
IP68 |
IP68 |
|
外形尺寸 |
φ63.5*95mm |
φ63.5*95mm |
φ63.5*95mm |
φ63.5*100mm |

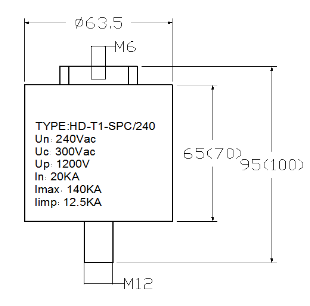

外形尺寸：
