光伏防雷模塊
工作原理及性能簡介：
本產品核心部件采用進口名牌浪涌吸收器件，經嚴格篩選，性能優越，質量穩定，，體積小。當線路由于遭到二次感應雷擊或操作過電壓時，電涌保護器動作將瞬時過電壓短路泄放到大地,從而達到保護設備和人身安全的作用。
DIN導軌安裝，適用于600～1000V直流電源系統的防雷及過電壓保護。主要用于太陽能光伏發電系統等的電涌保護，并聯安裝，不影響原系統的正常工作。
技術參數表：
|
型號/規格 |
HD-D1KM40/600 |
HD-D1KM40/750 |
HD-D1KM40/1000 |
|
額定電壓Un |
600VDC |
750VDC |
1000VDC |
|
最大持續工作電壓Uc |
750VDC |
1000VDC |
1200VDC |
|
動作電壓 |
1200V±10% |
1600V±10% |
2000V±10% |
|
標稱通流容量In |
20kA（8/20μs） |
||
|
放電次數 |
50次（In） |
||
|
最大通流容量Imax |
40kA（8/20μs） |
||
|
放電次數 |
10次（Imax） |
||
|
電壓保護水平Up |
≤2.8kV |
≤3.0kV |
≤3.8kV |
|
保護模式： |
L+—L- L+—PE L- —PE |
||
|
響應時間： |
<25ns |
||
|
環境溫度： |
-40°C～+80°C |
||
|
產品尺寸： |
54×62×90mm |
||
主要特點：
1、具有過熱、過流雙重自保護電路。
2、模塊化設計，標準導軌安裝，可帶電更換。
3、有劣化顯示窗口，正常時為綠色窗口，損壞時自動轉換為紅色窗口。
4、可選遙信告警裝置，利于遠程監控。
注意事項：
接線時應先接地線，再接負極線，最后連接正極線；正極線和負極線應采用10mm2以上多股軟銅線連接防雷器，地線應采用16mm2以上多股軟銅線連接。
安裝方法：
1）遠距離架空進線在進入建筑物時將零線重復接地。
2）由于保護為并聯安裝，故不需要考慮后端設備功率。
3）電源相線（L）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
4）保護器的電壓參數于設備工作參數不符時，可能影響線路的工作，建議選型時確定設備工作電壓。

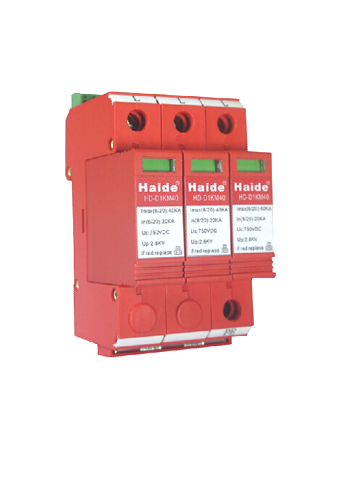

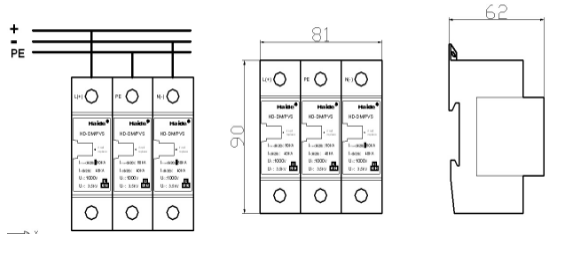

產品外觀及安裝方法：
